Hoe je simpel van 4:3 naar 16:9 kunt uitzenden zonder hoge kosten
Wie een rondje langs de Nederlandse ATV-relais stations gaat, zoals PI6ATV in IJsselstein, PI6ZDM, PI6ZTM en de rest, ziet het meteen: bijna alles is nog 4:3. Vierkante testbeelden, vierkante camerabeelden, vierkante PIP-overzichten. We schrijven 2026, elke telefoon en elke camera filmt allang in 16:9 of breder, maar de ATV-keten houdt vast aan een beeldverhouding uit het tijdperk van de buizen-tv.
Dat is jammer, want het hóeft niet zo te zijn. We konden 16:9 al lang voordat het "normaal" werd. En de oplossing is niet duurder of ingewikkelder, alleen minder bekend. Dit artikel legt uit hoe het zit, en hoe je het zelf kunt toepassen.
Even terug in de tijd: hoe breedbeeld op een smalle band paste
Eind jaren '90 stond de industrie voor precies hetzelfde probleem dat wij nu hebben. Films waren breedbeeld, maar het uitzendsysteem (PAL) was 4:3. Je kon niet zomaar het signaal breder maken; de bandbreedte en de norm lagen vast.
De truc heet anamorf, en de bekendste toepassing ervan is PALplus. Het idee is simpel als je het eenmaal ziet: je houdt exact hetzelfde aantal beeldlijnen en dezelfde signaalbreedte, maar je verandert de betekenis van het beeld. Je drukt het 16:9-beeld horizontaal in elkaar zodat het in het 4:3-kader past. Aan de ontvangstkant trekt de monitor het weer uit elkaar, en je ziet keurig breedbeeld.
Dezelfde truc gebruikt de filmwereld al sinds de jaren '50 met anamorfe lenzen (CinemaScope): breedbeeld op smal filmmateriaal persen, en bij projectie weer uitrekken. Wij deden op de videoband precies hetzelfde, alleen elektronisch.
De resolutie blijft 720×576 (gewoon PAL). Wat verandert is de pixel-verhouding. In 4:3 zijn de pixels "smal", in 16:9-anamorf zijn diezelfde pixels "breed". De monitor die weet dat het anamorf is, rekt horizontaal uit van 720 naar de breedte die bij 16:9 hoort. Geen lijntje extra, geen bandbreedte extra, alleen een andere interpretatie.
Wij, de zendamateurs en videomensen die in die jaren met professionele apparatuur werkten, hadden dit destijds gewoon in huis. In het Digital Betacam-tijdperk verwerkten we 16:9 op deze banden alsof het niets was. Een ingedrukt beeld op de monitor, boven en onder netjes recht, en zodra je het scherm op 16:9 zette klopte de verhouding weer. Het is dus geen nieuwe technologie die we moeten uitvinden. Het is technologie die we ooit hadden en zijn vergeten toe te passen.
Het echte probleem: het signaal vertelt het scherm niet wat het is
Hier zit de kneep waar het in de praktijk misgaat. Een anamorf testbeeld ziet er op een 4:3-scherm vervormd uit, links en rechts in elkaar gedrukt. Dat hoort zo. Het scherm weet namelijk niet dat het beeld breedbeeld is, en laat het ingedrukt staan. Het gevolg: iedereen ziet een vervormd plaatje en concludeert dat jíj iets fout doet.
Dat is precies waarom uitleggen zo moeizaam gaat. Mensen kijken naar het ingedrukte beeld, zien vervorming, en haken af. Ze missen dat er één stukje informatie ontbreekt: het signaal dat zegt "rek mij uit naar 16:9". Dat signaal bestaat, en heet WSS, oftewel Wide Screen Signaling.
WSS is een klein datapakketje dat op videolijn 23 wordt meegestuurd, buiten het zichtbare beeld. Het is een vlag die de monitor of tv vertelt welke beeldverhouding het signaal heeft: 4:3, 16:9-anamorf, letterbox, enzovoort. Een tv die WSS leest, schakelt automatisch om.
Let op het verschil met PALplus: WSS is alleen het stuursignaal dat je tv vertelt of het beeld in 4:3 of 16:9 weergegeven moet worden. PALplus is daarentegen een volledige analoge uitzendtechniek uit de jaren 90, ontworpen om 16:9-breedbeeldprogramma's in de volle resolutie uit te zenden op oude 4:3-tv's. Het lijkt hetzelfde, maar dat is het niet.
En dit is het goede nieuws: de moderne tv-schermen kennen het begrip aspect ratio en pixel-aspect-ratio prima. Die schakelen op dat WSS-signaal. Als de keten de vlag netjes doorgeeft, schakelt het scherm zelf om en hoeft niemand handmatig aan zijn scherm te draaien. Het probleem is dus niet dat het niet kán. Het is dat we de vlag nu vaak gewoon niet meesturen.
"Maar mijn spullen zijn 4:3": 4:3 is vintage
Een veelgehoord bezwaar is dat de apparatuur 4:3 is. Maar kijk eens eerlijk naar wat je vandaag koopt: vrijwel elke camera is allang 16:9. Actiecams, IP-camera's, fototoestellen met video, webcams, en natuurlijk alles met HDMI-uitgang. De bron is dus al lang breedbeeld.
En dan ontstaat de rommeligheid die je nu overal ziet: een 4:3-testbeeld, maar het camerabeeld eronder is 16:9. Of mensen struinen het internet af naar oude 4:3-camera's om maar bij die vierkante verhouding te blijven. De ene bron klopt niet met de andere, en het geheel oogt warrig. Terwijl de oplossing voor het grijpen ligt: ga gewoon allemaal naar 16:9.
Aansluiten op de analoge ATV-keten kan ook prima:
- Pak een HDMI-naar-PAL-converter. Die zet het 16:9-camerabeeld om naar een PAL-signaal.
- Sluit aan via tulp (composiet) als snelle oplossing, of beter nog via BNC met een echte 75-ohm kabel voor een schoner, beter aangepast signaal.
Zo komt het brede camerabeeld dat je toch al hebt de keten in.
Composietvideo is een 75-ohm signaal. Tulp-pluggen werken, maar zijn niet op impedantie ontworpen; bij langere kabels of hogere eisen geeft dat reflecties en kwaliteitsverlies. BNC met een 75-ohm kabel sluit netjes af op de juiste impedantie, zo heb je geen scherpteverliezen, minder reflectie dus een correcte weergaven.
Waarom het ergens vastloopt: de PIP-units
Er is een eerlijke, praktische oorzaak voor de 4:3-erfenis. Veel relais gebruiken PIP-units (Picture-in-Picture) van vóór het 16:9-tijdperk. Die overzichtsschermen, waarop je in één oogopslag alle bronnen ziet, zijn nu eenmaal in 4:3 gebouwd. En de stream naar buiten, bijvoorbeeld op Twitch, neemt dat 4:3-kader klakkeloos over.
Maar let op: ook als die PIP op zijn ingangen anamorf/PAL-breedbeeld binnenkrijgt, en jij zet je scherm handmatig op 16:9, dan staat alles altijd goed. Het mooie is dat het dan níet meer uitmaakt of de vlag wel of niet wordt meegestuurd. Je scherm staat al goed, dus het beeld klopt. En eerlijk gezegd: veel amateurs kunnen hun scherm niet eens correct op 4:3 zetten en kijken al jaren naar vervormd beeld zonder het door te hebben. Eén keer goed instellen lost dat in één klap op.
Wat we concreet kunnen doen
De stap is kleiner dan hij lijkt. Niet alles tegelijk, maar wel de juiste richting:
- Bronnen breed houden. Camera's zijn al 16:9. Laat dat zo en ga niet terug naar 4:3.
- Anamorf in het 720×576-kader. Verwerk breedbeeld anamorf, precies zoals we dat in het Digibeta-tijdperk deden. Het past op de bestaande band zonder extra bandbreedte.
- De vlag meesturen. In de digitale baseband zit de WSS-schakelaar al ingebouwd, dus de vlag gaat gewoon mee en het tv-scherm schakelt zelf om. In de Digital Baseband vind je dit onder de pagina Testcard/line inserter, bij WSS Line 23.
- Of: zet je scherm gewoon op 16:9. Krijgt je PIP of monitor anamorf binnen en staat je scherm vast op 16:9, dan klopt het altijd, vlag of geen vlag.
- De stream in 16:9. Laat de uitgaande stream het brede kader gebruiken in plaats van het oude 4:3-overzicht klakkeloos door te geven.

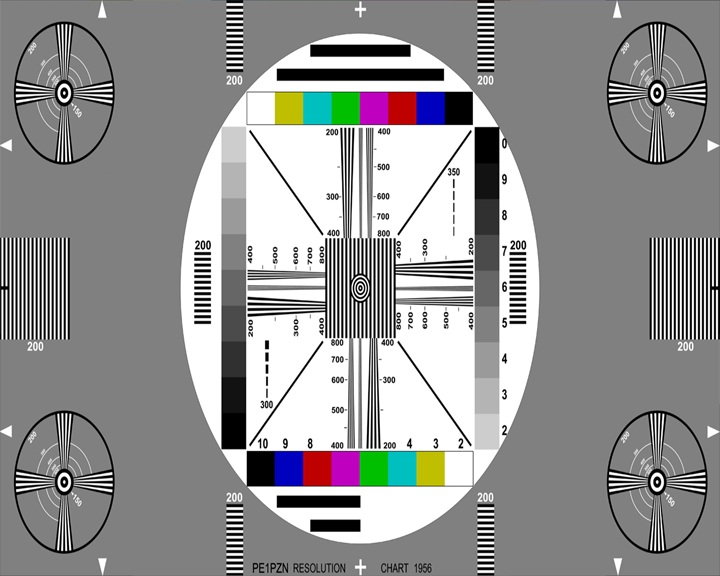

- Uitleggen met een ijkbeeld. Een testbeeld dat in 4:3 ingedrukt oogt en in 16:9 klopt, is meteen het bewijs: zet je scherm goed en het staat recht. Dat overtuigt sneller dan honderd woorden.
Tot slot
Zo simpel is het eigenlijk: zend anamorf uit en zet je scherm op 16:9, dan klopt alles. We houden vast aan 4:3 niet omdat het beter is, maar omdat het vertrouwd is, en omdat het ene ontbrekende stukje, de breedbeeld-vlag, het hele verhaal onzichtbaar moeilijk maakt. Maar de techniek is er. We deden het al in het Digibeta-tijdperk, onze camera's waren al breedbeeld, het enige wat jij hoeft te doen is je scherm goed instellen.
En dan blijft er altijd een groep over die zich angstvallig aan 4:3 vastklampt. Die groep overtuig je toch niet, en dat hoeft ook niet. Wie mee wil, kan vandaag mee. De rest komt later vanzelf, of niet. Het beeld staat in elk geval recht voor wie het goed instelt.
