PM5544 / PM5644
Testbeeld-generator
Een echt Philips-testbeeld uit een Raspberry Pi. De PM5644 wordt live uit de originele EPROM-data uitgelezen, de klassieke PM5544 is pixel-voor-pixel gereconstrueerd. Rechtstreeks op de composietuitgang, met je eigen call, een lopende klok en tekst. Gratis, en meetbaar goed.
Als je op ATV uitzendt, je repeater test, of gewoon een monitor wilt afregelen, wil je een fatsoenlijk testbeeld. Geen wazig plaatje van internet, maar een echt PAL-signaal met de juiste geometrie, kleuren en frequenties. Dat is precies wat dit kastje doet: een Raspberry Pi die op zijn composietuitgang een broadcast-testbeeld levert.
Echt uitgelezen, geen screenshot

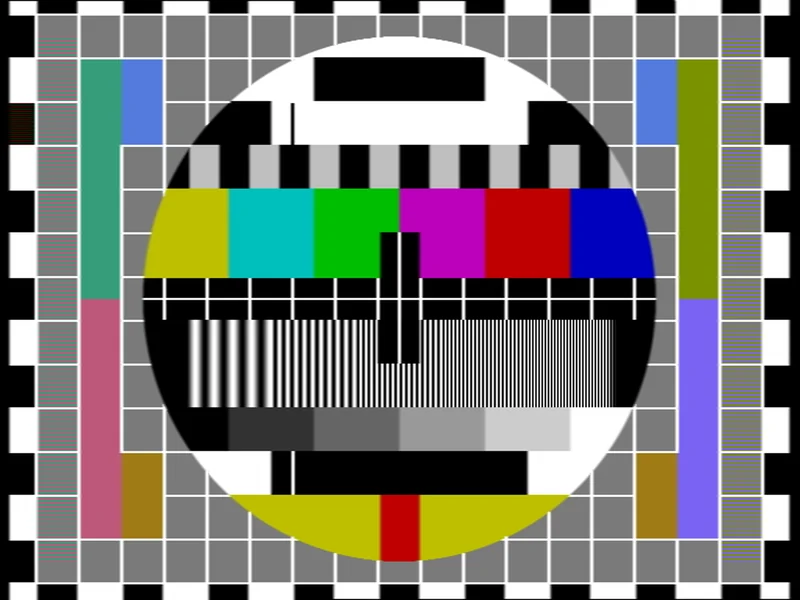

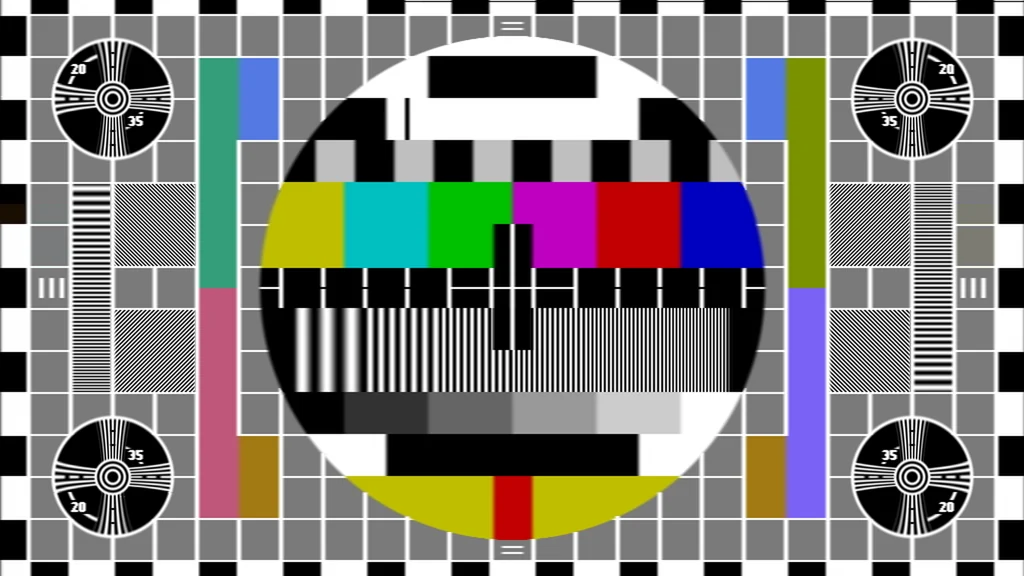

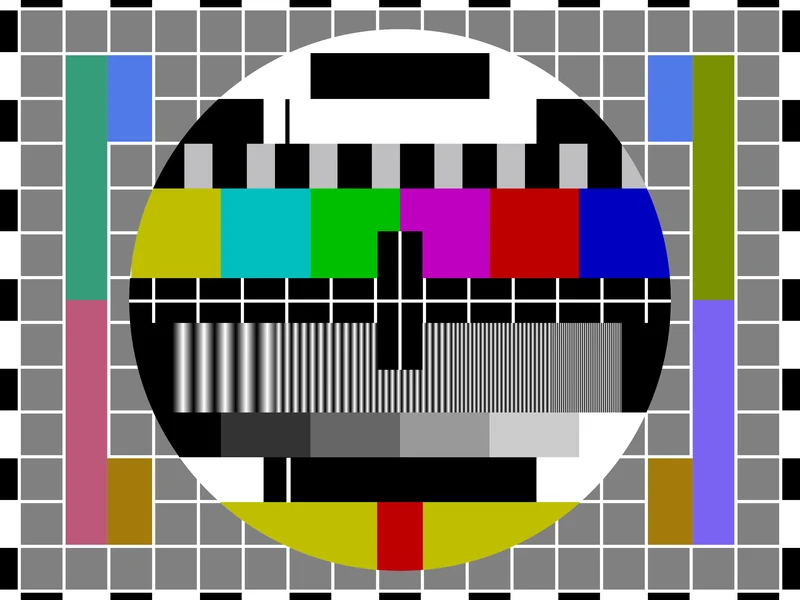

De PM5644 (het bekende digitale Philips-testbeeld, 4:3 én 16:9) wordt niet als plaatje getoond, maar live gedecodeerd uit de originele EPROM-data, een port van de echte generator. De klassieke PM5544 is met de hand gereconstrueerd. Beide op de authentieke 720×576, met het echte PM8546-tekstgenerator-font voor je call, QTH, klok en datum. Verkleinen gaat met harde pixels (nearest), zodat de lijnen scherp blijven, geen vervaging.
De multiburst klopt, en dat kun je meten

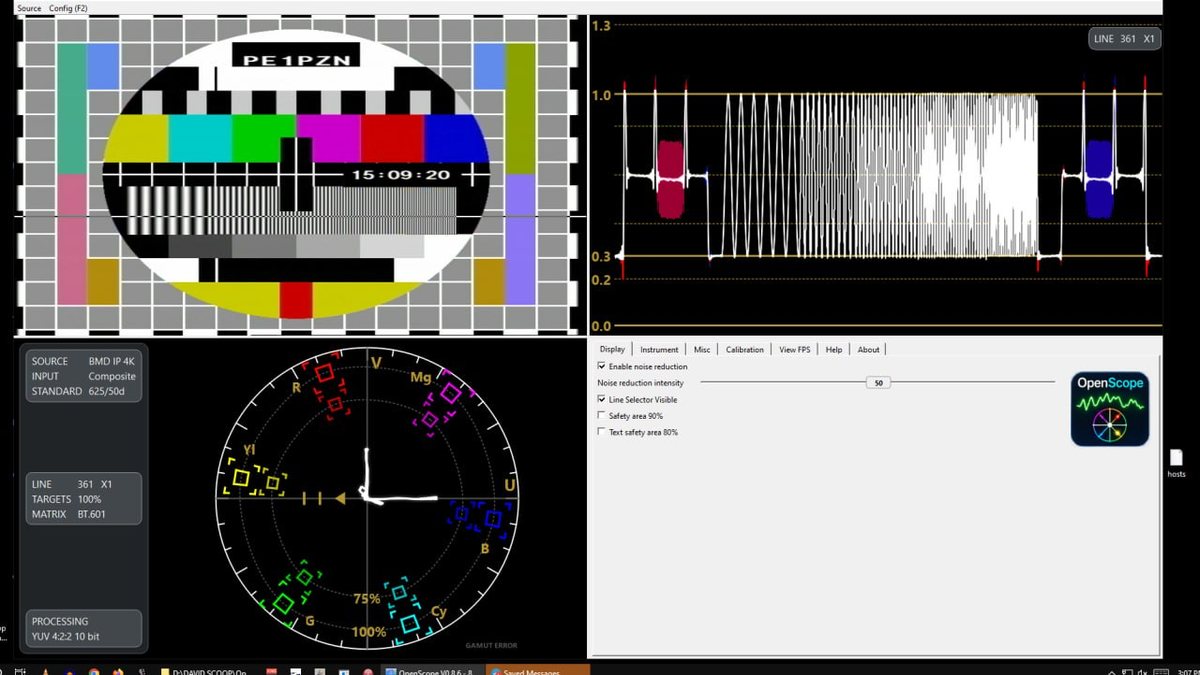

Het verschil met een willekeurig testbeeld zit in de details. De multiburst loopt strak van 0,8 tot 4,8 MHz (de bovengrens voor PAL System B/G), vlak binnen ±0,2 dB op de waveform-monitor. De 16:9-versie is correct anamorf ingedrukt. Alles is nagemeten op echte broadcast-apparatuur, want een testbeeld dat er alleen goed uitziet is niet genoeg.
Simpel te bedienen

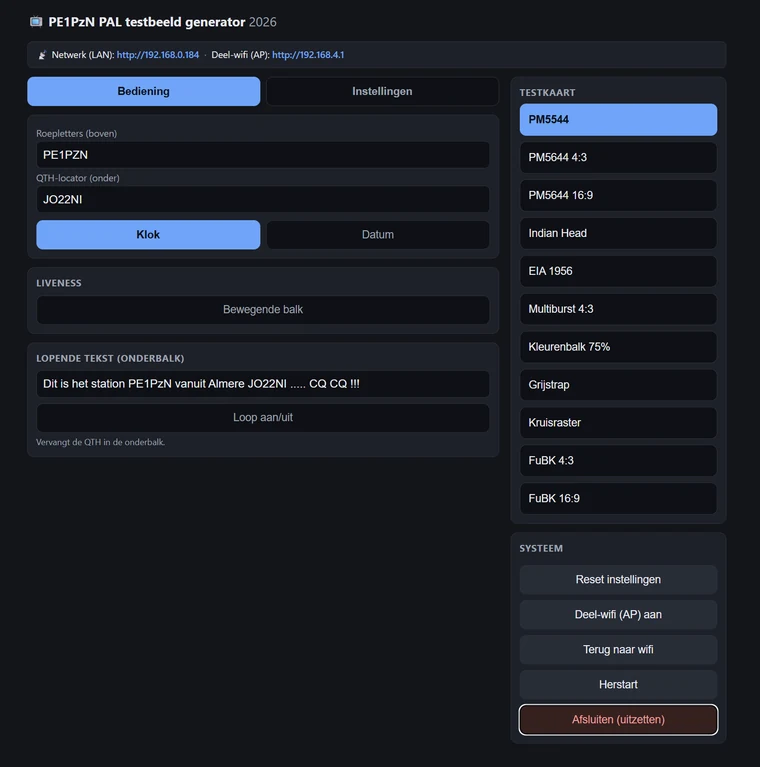

De Pi start direct op in het testbeeld, geen HDMI of scherm nodig. Bedienen doe je draadloos: de Pi maakt zijn eigen wifi aan (geen router nodig) en op een webpagina kies je de kaart, vul je je call en QTH in, en zet je de klok, datum, een bewegende balk of lopende tekst aan. Alle fijn-afstelling zit in een apart tabblad, zodat je er bij dagelijks gebruik niet per ongeluk aan zit.

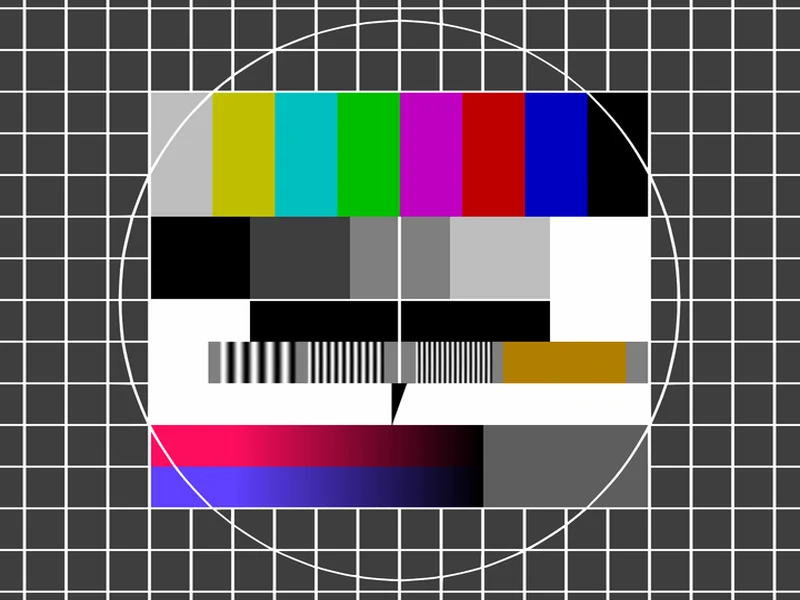

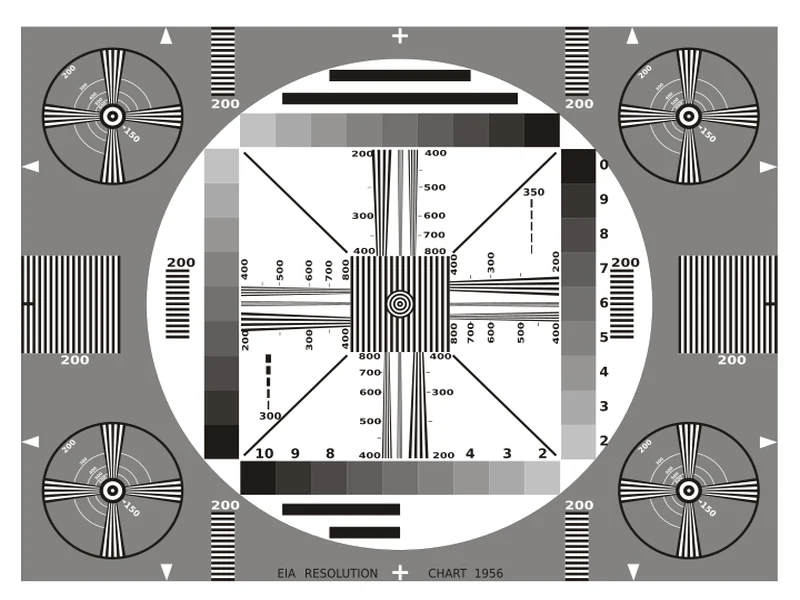

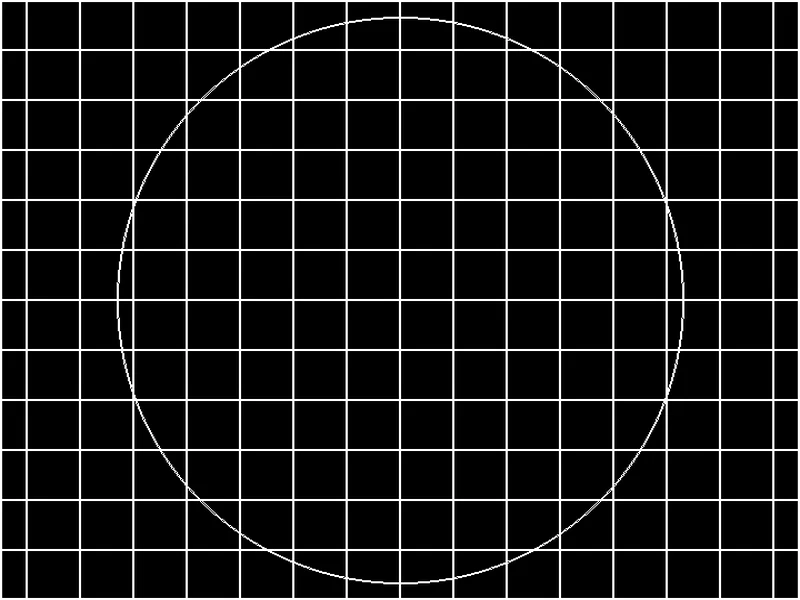

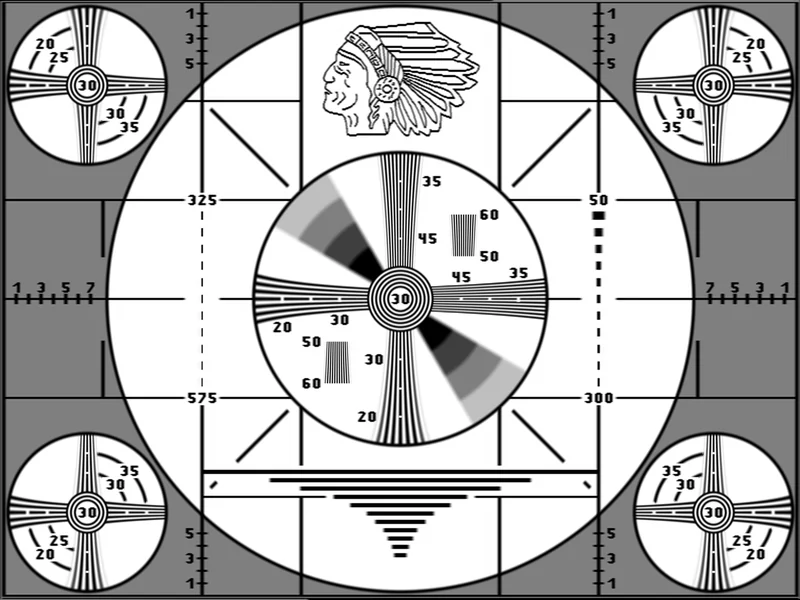

Elke kaart met je eigen call, QTH, klok en datum, direct in het beeld. De FuBK is er ook in 16:9.
HARDWARE
SIGNAAL
Sluit géén HDMI aan
De Pi stuurt het testbeeld naar de composietuitgang. Zit er een HDMI-kabel in, dan kiest de Pi automatisch dat scherm en blijft de composietuitgang leeg. Laat HDMI dus gewoon los, je hebt het niet nodig.
Waar komt het videosignaal eruit?
Op een Pi 3, 3B+ of 4 komt de video uit de 3,5mm-jack, dezelfde als de audio. Let op: dat is een 4-polige (TRRS) aansluiting. Naast audio links/rechts zit daar ook de composietvideo op, op de laatste contactring. Je hebt dus een 4-polige TRRS-naar-tulp-kabel nodig.
Geen jack? Solderen aan de onderkant
Heb je een Pi zonder AV-jack (bijvoorbeeld de Pi 5), of wil je een vaste aansluiting, dan zitten er op de print soldeereilandjes voor composietvideo (bij de Pi 5 twee gaatjes, meestal gemarkeerd). Soldeer daar een draadje met een tulpstekker aan (video + massa) en je hebt alsnog beeld. Voor de doorsnee-amateur een fluitje van een cent. Let op: deze image is gebouwd voor de Pi 3 en 4.
Gemaakt door PE1PzN. Vrij te gebruiken en te delen onder radioamateurs. Vragen of verbeteringen? Ik hoor het graag.
